Hur fungerar en sprutfyllningsmaskin?

En sprutfyllningsmaskin är en avgörande utrustning inom läkemedels-, kosmetik- och livsmedelsindustrin. Den är utformad för att exakt fylla sprutor med olika typer av vätskor, krämer eller geler. Som leverantör av sprutfyllningsmaskiner får jag ofta frågan om hur dessa maskiner fungerar. I det här blogginlägget kommer jag att ge en detaljerad förklaring av arbetsprinciperna för en sprutfyllningsmaskin, och belysa dess nyckelkomponenter och processer.

Nyckelkomponenter i en sprutfyllningsmaskin

Innan du går in i arbetsprocessen är det viktigt att förstå huvudkomponenterna i en sprutfyllningsmaskin. Dessa komponenter fungerar i harmoni för att säkerställa exakt och effektiv fyllning.

• Ficka: Tratten är en behållare som innehåller vätskan eller ämnet som ska fyllas i sprutorna. Den är vanligtvis gjord av rostfritt stål eller andra material som är kompatibla med produkten som fylls. Tratten är utformad för att ge en kontinuerlig tillförsel av produkten till påfyllningssystemet.
• Pumpsystem: Pumpsystemet ansvarar för att överföra vätskan från behållaren till sprutorna. Det finns olika typer av pumpar som används i sprutfyllningsmaskiner, såsom peristaltiska pumpar, kolvpumpar och membranpumpar. Varje typ av pump har sina egna fördelar och väljs utifrån viskositeten och egenskaperna hos produkten som fylls.
• Påfyllningsmunstycken: Fyllningsmunstyckena är de punkter genom vilka vätskan fördelas i sprutorna. De är designade för att säkerställa exakta och konsekventa fyllningsvolymer. Antalet påfyllningsmunstycken kan variera beroende på maskinens kapacitet och produktionskraven.
• Spruthållare: Spruthållaren är en mekanism som håller sprutorna på plats under påfyllningsprocessen. Det säkerställer att sprutorna är korrekt inriktade med påfyllningsmunstyckena och att fyllningsprocessen utförs smidigt.
• Kontrollpanelen: Kontrollpanelen är det gränssnitt genom vilket operatören kan ställa in och justera påfyllningsparametrarna, såsom påfyllningsvolym, påfyllningshastighet och antal sprutor som ska fyllas. Det ger också realtidsövervakning av maskinens funktion och kan visa felmeddelanden vid eventuella problem.

Arbetsprocess för en sprutfyllningsmaskin

Arbetsprocessen för en sprutfyllningsmaskin kan delas upp i flera steg, som vart och ett är avgörande för att uppnå exakt och effektiv fyllning.

Steg 1: Ladda sprutorna

Det första steget i fyllningsprocessen är att ladda sprutorna i spruthållaren. Detta kan göras manuellt eller automatiskt, beroende på maskinens design. Vid manuell laddning placerar operatören sprutorna en efter en i hållaren. Vid automatisk laddning är maskinen utrustad med ett matarsystem som kan plocka upp sprutorna från ett magasin eller ett transportband och placera dem i hållaren.

Steg 2: Förbereda pumpen

Innan du fyller på sprutorna måste pumpen förberedas för att säkerställa att det inte finns någon luft i systemet. Priming görs vanligtvis genom att pumpen körs under en kort tid för att fylla slangen och munstyckena med vätska. Detta hjälper till att förhindra att luftbubblor kommer in i sprutorna under påfyllningsprocessen.

Steg 3: Fylla sprutorna

När pumpen är fylld kan fyllningsprocessen börja. Kontrollpanelen används för att ställa in önskad påfyllningsvolym och hastighet. Pumpen överför sedan vätskan från behållaren till påfyllningsmunstyckena, som matar ut vätskan i sprutorna. Fyllningsprocessen kan vara antingen volymetrisk eller gravimetrisk, beroende på maskinens design och kraven på den produkt som fylls.

• Volumetrisk fyllning: Vid volymetrisk fyllning mäter maskinen volymen av vätskan som ska fyllas med hjälp av en kolv eller en peristaltisk pump. Pumpen doserar en fast volym av vätskan i varje spruta, vilket säkerställer exakt och konsekvent fyllning.
• Gravimetrisk fyllning: Vid gravimetrisk fyllning mäter maskinen vikten av vätskan som ska fyllas. Pumpen dispenserar vätskan tills önskad vikt uppnås, vilket bestäms av en lastcell eller en våg. Gravimetrisk fyllning är mer exakt än volymetrisk fyllning, speciellt för produkter med hög viskositet eller densitetsvariationer.

Steg 4: Förslut sprutorna

Efter att sprutorna har fyllts måste de förslutas för att förhindra att vätskan läcker. Kapningsprocessen kan göras manuellt eller automatiskt, beroende på maskinens design. Vid manuell kapsling placerar operatören locken på sprutorna en efter en. Vid automatisk kapning är maskinen utrustad med ett locksystem som kan plocka upp locken från ett magasin eller ett transportband och placera dem på sprutorna.

Steg 5: Inspektion

När sprutorna är fyllda och förslutna måste de inspekteras för att säkerställa att de uppfyller kvalitetsstandarderna. Inspektionsprocessen kan innefatta visuell inspektion, läckagetestning och verifiering av fyllnadsvolym. Visuell inspektion används för att kontrollera eventuella synliga defekter, såsom sprickor eller bubblor i sprutorna. Läckagetestning används för att kontrollera eventuella läckor i sprutorna. Verifiering av påfyllningsvolym används för att säkerställa att sprutorna är fyllda med rätt volym vätska.

Tillämpningar av sprutfyllningsmaskiner

Sprutfyllningsmaskiner används ofta i olika industrier, inklusive läkemedel, kosmetika och livsmedel. Här är några av de vanligaste användningsområdena för sprutfyllningsmaskiner:

• Läkemedel: Sprutfyllningsmaskiner används för att fylla sprutor med vacciner, injicerbara läkemedel och andra farmaceutiska produkter. Den exakta och exakta fyllningen av dessa produkter är avgörande för att säkerställa deras säkerhet och effektivitet.
• Kosmetika: Sprutfyllningsmaskiner används för att fylla sprutor med krämer, lotioner och andra kosmetiska produkter. Fyllningsprocessen måste vara hygienisk och exakt för att säkerställa kvaliteten på produkterna.
• Mat: Sprutfyllningsmaskiner används för att fylla sprutor med livsmedel, såsom såser, sylt och honung. Fyllningsprocessen måste vara skonsam och exakt för att förhindra att produkterna skadas.

Slutsats

Sammanfattningsvis är en sprutfyllningsmaskin en komplex och sofistikerad utrustning som spelar en avgörande roll inom läkemedels-, kosmetik- och livsmedelsindustrin. Genom att förstå arbetsprinciperna för en sprutfyllningsmaskin kan du fatta ett välgrundat beslut när du väljer en maskin för dina produktionsbehov.

Om du är intresserad av att köpa en sprutfyllningsmaskin, eller om du har några frågor om våra produkter, är du välkommen att kontakta oss. Vi ger dig gärna mer information och hjälper dig att hitta rätt maskin för dina behov.

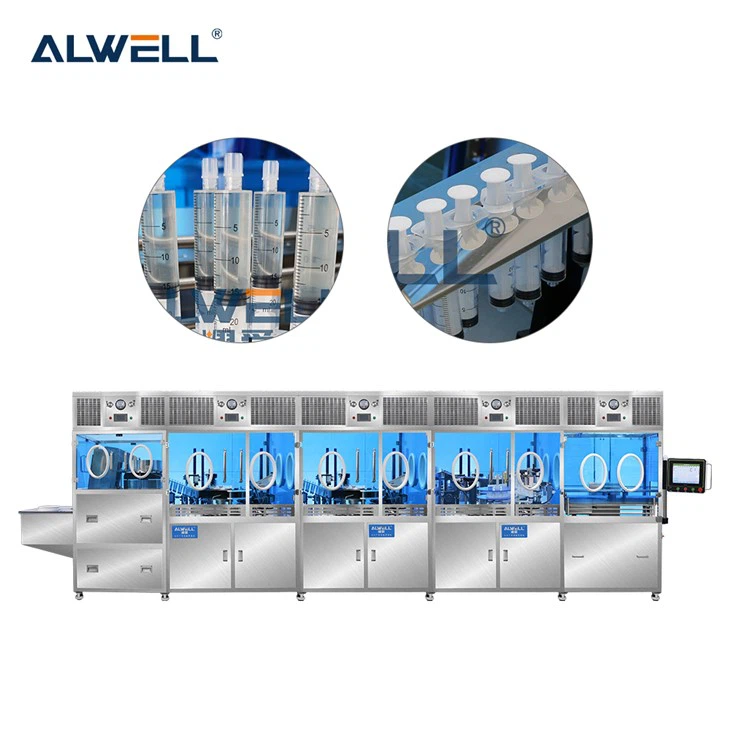

För mer information om våra fyllnings- och förslutningsmaskiner för pharma, besök gärnaFyllnings- och stängningsmaskin för Pharma. Om du letar efter en sprutljusinspektionsmaskin kan du besökaInspektionsmaskin för sprutljus. Och för farmaceutisk vätskefyllningsutrustning kan du kontrolleraFarmaceutisk vätskefyllningsutrustning.

Referenser

• Buchholz, B. (2019). Farmaceutisk fyllningsteknik. Springer.
• Fellows, PJ (2000). Livsmedelsbearbetningsteknik: principer och praxis. CRC Tryck.
• Pise, SS, & Patravale, VB (2013). Innovationer inom läkemedelsfyllning - Finish Technology. Journal of Pharmacy and Bioallied Sciences, 5(3), 161 - 166.
