Precision i rörelse: tekniska principerna bakom patronfyllningsmaskiner

1. Kärnfunktion och branschens betydelse

ModernPatronfyllningsmaskinerRepresentera toppen av Precision Liquid Handling -teknik för läkemedels- och bioteknikapplikationer. Konstruerad specifikt förkarpul- Specialiserade glas- eller polymerbehållare som används för injicerbara läkemedel, biologik och formuleringar med högt värde - dessa system kombinerassub-mikroliter noggrannhetmedAseptisk försäkring.

Till skillnad från konventionella linjära fyllmedel har patronmaskiner enRotary indexeringsplattformdär injektionsflaskor genomgår kontinuerlig bearbetning medan de är upphängda från halsen. Detta "utan kontakt"Metodik minimerar partikelproduktion och eliminerar behållarstress, vilket gör den idealisk för känsliga glaskarpuler som innehåller känslig terapeutik som:

Insulinpennor & GLP-1-agonister

Vacciner och monoklonala antikroppar

Dermal fyllmedel och estetiska läkemedel

2. Operativ sekvens: Stage-By-Stage-uppdelning

2.1 Precisionsflaskhanteringssystem

Mild infed & orientering: Injektionsflaskor går in via vibratoriska skålmatare eller transportband, där asingelskruvUpprättar exakt tonhöjdskontroll. Orienteringssensorer verifierar korrekt positionering före överföring till den roterande tornet.

Chuckbaserad upphängning: Den definierande "patron" -mekanismen engagerar sig viafjäderbelastade chuckarDet greppet bara flaskflänsen. Denna suspensionsmetod möjliggör:

360 graders rotationsstabilitet under fyllningen

Noll sidospänning på injektionsorganen

Snabb övergång mellan containerformat

2.2 Fyllningsteknik med dubbla fas

Fyllningssekvensen använder ett patenteratFill-Verify-Just ™ -metodik:

Primärfyllningsfas:

Fyllningsnålar går ner i injektionsflaskor

Servodriven peristaltiska eller kolvpumpar levererar ~ 95% av målvolymen

Nålar drar tillbaka med anti-dropp kapillärpaus

Metrologisk verifieringsfas:

Oberoende avkänningssonder mäter meniskhöjd

Visionssystem utför partikelinspektion

Densitet/viskositetskompensationsalgoritmer aktiverar

Mikrojusteringsfas:

Sub-mikroliter Positiva förskjutningspumpar Lägg till underskottsvolymer

Överfyllning av korrigeringssprutor Ta bort överskott av vätska

Slutlig tolerans: ± 0,5% av målfyllningsvolymen

Tabell: Prestationsspecifikationer genom att fylla systemtyp

2.3 Stängning och tätningsprocess

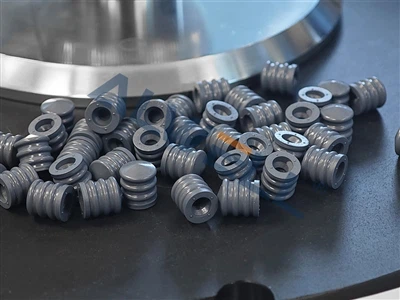

Proppsplacering: Gummi- eller polymerstoppare som matas via vibrationsspår sitter exakt med:

Kraftstyrda infogningshuvuden (20-50n intervall)

Realtidskompressionsövervakning

Crimping & Integrity Testing:

Aluminiumlock applicerade med magnetisk pick-and-place

Rotary Crimping Wheels bildar manipulationstätningar

100% inline vakuumförfallsläcktestning

3. Kritiska tekniska delsystem

3.1 Rörelsekontrollarkitektur

Maskinens synkronisering förlitar sig på enmasterkamaxelmed dedikerade kammar för:

Nålpenetreringsdjupkontroll

Timing av pumpslag

Chuck Actuation Sequencation

Tornindexering

Denna mekaniska synkronisering säkerställer ± 5 ms tidningsnoggrannhet över alla stationer, som inte påverkas av nätverkslatens.

3.2 Aseptic Assurance Framework

Barriärsystem: ISO -klass 5 (EU GMP -klass A) Laminärt flödeskapet med:

Hepa-filtrerad enkelriktad luftflöde

Positive pressure differential >15 Pa

Renbarhet:

Elektropolerad SS316L -ytor (RA<0.8µm)

Dräneringsoptimerad basdesign

Steril-in-place (SIP) kapacitet

Förebyggande av föroreningar:

Keramiska lager som inte kräver smörjning

Polymerkomponenter

Förångad väteperoxid (VHP) -kompatibilitet

3.3 Industriell IoT -integration

Processanalys: OPC-UA Compatible Controllers Track:

CP/CPK -värden för fyllningsvikt

Stoppersättningskrafttrender

Partikelantal per miljon injektionsflaskor

Förutsägbart underhåll: Vibrationssensorer Monitor:

Kamerans slitage

Pumptätning

Livslängd

Pappersfrihet: Elektroniska batchposter med 21 CFR del 11 efterlevnad

4. Prestationsfördelar och branschpåverkan

Precision Benchmarking:
Uppnår 3σ påfyllningsnoggrannhet på 99,7% vid ± 0,5% tolerans, vilket minskar produktutdelningen med 18-22% mot konventionella fyllmedel.

Genomströmningsoptimering:
12-station Rotary Design Processes 200+ Patroner/minut, levererar 85% OEE med snabba byte (<30 minutes).

Regelverk:
Validerad per:

FDA Aseptic Processing Riktlinjer

EU -bilaga 1 Krav

Gamp 5 ramverk

"Där mikroliter kostar miljoner blir precision terapeutisk."
- Branschens maximala för tillverkning av läkemedel med hög potential
